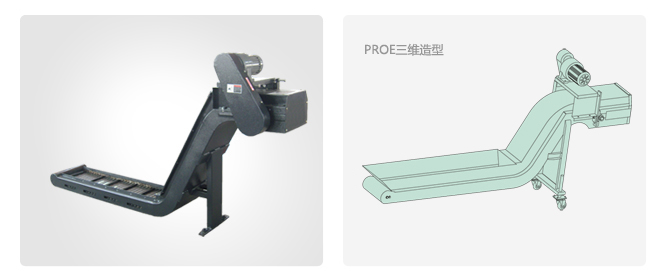

ZDLB系列鏈板排屑裝置

產品信息

 性能與用途
    ZDLB系列鏈板排屑裝置是將機械加工過程中切削下來的黑色、有色金屬的切屑收集并輸送至集屑箱中的機床輔助設備。
    廣泛應用于數控機床、組合機床生產線、加工中心、專業化機床等切屑的輸送以及其它非切屑的輸送,也可作為沖壓,冷墩機床、小型零件、廢料的輸送裝置。該裝置的輸送鏈條分為多種:
    A型:節距31.75毫米,單排極限拉伸載荷21.80KN,主要用于小型主機及短距離的輸送;
    B型:節距50.8毫米,單排極限拉伸載荷55.6KN,主要用于大中型主機及生產線上的遠距離輸送;
    C型:節距63.5毫米,單排極限拉伸載荷86.7KN,主要用于大型長卷屑的遠距離輸送;
    D型:節距101.6毫米,單排極限拉伸載荷226.8KN,主要用于大型長卷屑的遠距離輸送。
 特點
 1.該型產品不受切削種類的限制;
 2.輸送效率高,輸送速度選擇范圍大;
 3.工作運轉平穩、無噪音。

主要技術參數 (單位:mm)
型號/尺寸 殼體寬度 水箱寬度 提升高度 水平長度 提升角度 水平高度 水箱高度/長度 電機功率 泵流量 排屑量
W W1 H L α H1 H2/L1 kw L/min kg/min
BXLB-200 200 ≥280 0~2m 0.6~5m
30°
45°
60°
100
175
205
用戶選定 0.2~0.4 25、
50、
100、
200、
300、
12
BXLB-240 240 ≥320 0~3m 0.2~0.75 15
BXLB-290 290 ≥370 0~5m 0.6~10m 0.2~1.5 20
BXLB-330 330 ≥410 30
BXLB-400 400 ≥480 0~10m 0.6~30m 40
BXLB-500 500 ≥600 60
BXLB-600 600 ≥700 80
BXLB-X

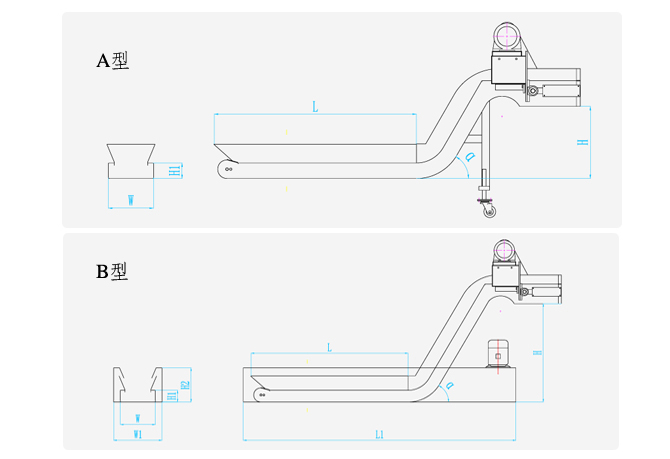

注:1.A型,無水箱;B型,有水箱.
2.可根據用戶需要設計支腿.
3.X表示根據用戶實際需要設計的參數,并可根據用戶所需尺寸和要求設計與制造。
